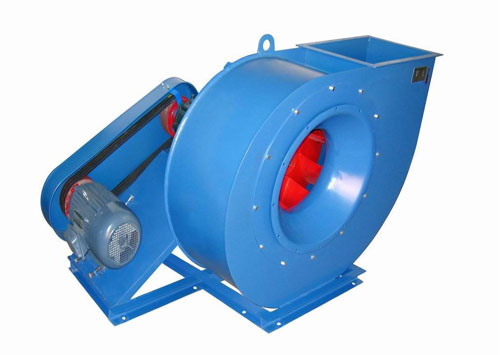

G4-68、Y4-68型離心通引風機適用于火力發電廠中230t /h以下蒸氣鍋爐的通、引風配套使用。在無其它特殊要求時，G4-68型亦可用于礦井通風及一般通風。兩型風機均有高效率、低噪音、高強度的優點。通風機輸送的介質為空氣，最高溫度不超過80℃。引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前，必須加裝除塵效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機使用的壽命。
通風機與引風機均為單吸入進氣，有№8、9、10、11、11.2、12.5、14、16共七個機號。每種風機均可制成右旋和左旋轉兩種型式。從電機一端正視風機，葉輪按順時針方向旋轉的，稱為右旋風機，以“右”表示；葉輪按逆時針旋轉的稱為左旋風機，以“左”表示。風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0°、45°、90°、135°、180°、225°共六種角度。風機的傳動方式均為D式，電機與風機聯接采用彈性聯軸器直聯傳動。
這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。
葉輪：由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體，并在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗，保證運轉平穩。
機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～12.5的機殼作成整體結構�！�14、16機殼的四分之一可拆掉。對于引風機，在蝸形板上方開有除灰門，同時適當加厚，以防煙灰磨損，延長使用壽命。
進風口：為收斂式流線形的整體結構，用螺栓固定在機殼入口側。
調節門：用來調節風機流量大小的裝置。№8~12.5由13片花辨式葉片組成，均軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向。對于左旋風機，扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作，必須很好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用硫化鉬高溫（260℃）潤滑脂，高溫運轉時能保證潤滑作用。
傳動組：傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管、耗水量因環境溫度的不同而異，一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器�；筒捎�30號機械油，入油量按油位標志要求。
G4－68型鍋爐離心通風機性能參數表
|
產品型號 |
轉速r/min |
序號 |
全壓 Pa |
流量 m³/h |
電機 | |
|
|
|
|
|
|
型號 |
功率 kW |
|
G4-68 № 8 D |
1450 |
1 |
2178～1481 |
16985～30134 |
Y180M－4 |
18.5 |
|
G4-68 № 9 D |
1450 |
1 |
2757～1874 |
24183～42906 |
Y200L－4 |
30 |
|
960 |
1 |
1207～824 |
16011～28407 |
Y160L－6 |
11 | |
|
G4-68 № 10 D |
1450 |
1 |
3404～2315 |
33173～58856 |
Y250M－4 |
55 |
|
960 |
1 |
1491～1010 |
21963～38966 |
Y180L－6 |
15 | |
|
730 |
1 |
863～589 |
16701～29631 |
Y160L－8 |
7.5 | |
|
G4-68 №11.2 D |
1450 |
1 |
4277～2904 |
46606～82688 |
Y280M－4 |
90 |
|
960 |
1 |
1874～1275 |
30856～54745 |
Y225M－6 |
30 | |
|
730 |
1 |
1079～736 |
23464～41629 |
Y180L－8 |
11 | |
|
G4-68 №12.5 D |
1450 |
1 |
5327～3620 |
64791～114952 |
Y315L1－4 |
160 |
|
960 |
1 |
2335～1589 |
42896～76106 |
Y280S－6 |
45 | |
|
730 |
1 |
1354～912 |
32619～57872 |
Y225M－8 |
22 | |
|
G4-68 № 14 D |
1450 |
1 |
6681～6327 |
91027～114518 |
Y355M2－4 |
250 |
|
2 |
6023～4532 |
126263～161499 |
Y355L2－4 |
315 | ||
|
960 |
1 |
2923～2776 |
60266～75819 |
Y315S－6 |
75 | |
|
2 |
2639～1991 |
83595～106924 |
Y315M1－6 |
90 | ||
|
730 |
1 |
1697～1148 |
45827～81307 |
Y280S－8 |
37 | |
|
G4-68 № 16 D |
960 |
1 |
3826～2600 |
89960～159606 |
Y355M1－6 |
160 |
|
730 |
1 |
2207～1501 |
68407～121367 |
Y315M1－8 |
75 | |
|
580 |
1 |
1393～952 |
54351～96429 |
Y315S－10 |
45 | |
Y4－68型鍋爐離心引風機性能參數表
|
產品型號 |
轉速r /min |
序號 |
全壓 Pa |
流量 m³/h |
電機 | |
|
|
|
|
|
|
型號 |
功率 kW |
|
Y4-68 № 8 D |
1450 |
1 |
1540～1059 |
15889～29038 |
Y160L－4 |
15 |
|
Y4-68 № 9 D |
1450 |
1 |
1952～1844 |
22623～28864 |
Y180L－4 |
22 |
|
2 |
1756～1344 |
31984～41345 |
Y200L－4 |
30 | ||
|
960 |
1 |
853～589 |
14978～27374 |
Y160M－6 |
7.5 | |
|
Y4-68 № 10 D |
1450 |
1 |
2413～1658 |
31033～56715 |
Y225M－4 |
45 |
|
960 |
1 |
1059～726 |
20546～37549 |
Y180L－6 |
15 | |
|
730 |
1 |
608～422 |
15623～28553 |
Y160M2－8 |
5.5 | |
|
Y4-68 №11.2 D |
1450 |
1 |
3021～2080 |
43599～79681 |
Y250S－4 |
75 |
|
960 |
1 |
1324～912 |
28866～52754 |
Y200L2－6 |
22 | |
|
730 |
1 |
765～530 |
21950～40115 |
Y180L－8 |
11 | |
|
Y4-68 №12.5 D |
1450 |
1 |
3767～3561 |
60611～77331 |
Y315S－4 |
110 |
|
2 |
3394～2590 |
85692～110772 |
Y315M－4 |
132 | ||
|
960 |
1 |
1648～1138 |
40129～73339 |
Y250M－6 |
37 | |
|
730 |
1 |
952～657 |
30515～55768 |
Y225S－8 |
18.5 | |
|
Y4-68 № 14 D |
1450 |
1 |
4728～3247 |
85154～155627 |
Y355M2－4 |
250 |
|
960 |
1 |
2070～1422 |
56378～103036 |
Y315S－6 |
75 | |
|
730 |
1 |
1197～824 |
42871～78350 |
Y250M－8 |
30 | |
|
Y4-68 № 16 D |
960 |
1 |
2708～2560 |
84156～107372 |
Y315L1－6 |
110 |
|
2 |
2433～1854 |
118979～153803 |
Y315L2－6 |
132 | ||
|
730 |
1 |
1560～1079 |
63994～116954 |
Y315S－8 |
55 | |
|
580 |
1 |
991～677 |
50844～92922 |
|||
